不銹鋼螺紋Y型過濾器
- 品牌：???瑞奇閥門
- 型號：???SY11/FIG12
-

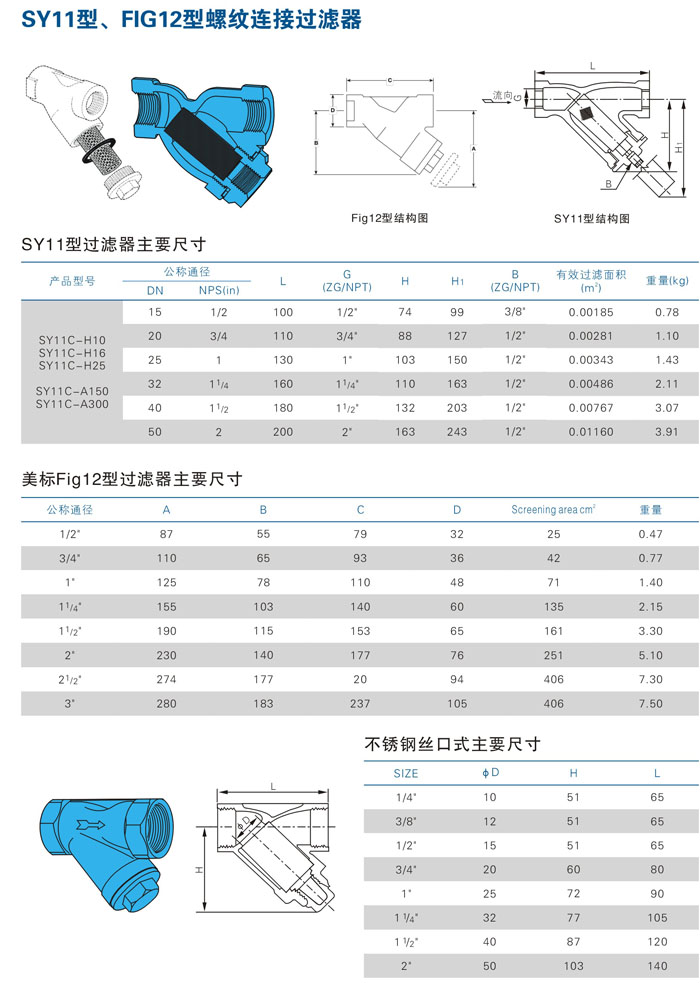

SY11型、FIG12型螺紋連接過濾器
應用范圍：
不銹鋼螺紋Y型過濾器是輸送介質的管道系統不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的阿質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，排污方便等特點。適用介質為水、油、氣。一般通水網為18-30目/cm2，通氣網為40-100目cm2，通油網為100-480目/cm2?？砂从脩粢笾谱鳛V網。
結構特點：
1、Y型過濾器具有結構先進阻力小，沖洗方便通流快速，故壓力損失小，抗污性強，排渣方便等特點。
標準規范：
螺紋可按BSPT、BSP、NPT、DIN259/2999生產。
零部件材料：
|
殼體材質 |
碳鋼WCB、黃銅B62、不銹鋼304 |
不銹鋼304、316、316L |
|
濾框?yàn)V網材質 |
不銹鋼304、316、316L |
|
|
密封件材質 |
耐油石棉、丁腈橡膠、聚四氟乙烯 |
|
|
防爆級別 |
BS5501:IIA、IIB、IIC |
|
|
環境溫度（℃） |
-30~380 |
-80~450 |
|
公稱壓力（MPa） |
0.6~5.0（150Lb~600Lb） |
|
|
過濾精度（目/in） |
10~300 |
|
技術參數：
|
殼體材質
|
濾框?yàn)V網材質
|
S密封件
|
工作溫度（℃）
|
操作壓力
|
連接方式
|
|
|
碳鋼
|
見不銹鋼濾芯技術特性表
|
金屬纏繞
丁腈橡膠NBR 聚四氟乙烯PTFE |
碳鋼
|
-20～250℃
|
0.6～5.0MPa
|
螺紋連接
法蘭連接 對焊連接 |
|
黃銅
|
黃銅
|
|||||
|
碳鋼襯PTFE
|
CS/PTFE
|
|||||
|
不銹鋼304
|
不銹鋼
|
-80～450℃
|
||||
|
不銹鋼 316L
|
||||||
有效過濾面積：
|
～目數/in
|
～孔數/in
|
可截粒徑
|
絲徑
|
有效過濾面積%
|
|
10
|
100
|
2023
|
0.02000(0.510)
|
64
|
|
20
|
400
|
955
|
0.02140(0.315)
|
58
|
|
30
|
900
|
614
|
0.00921(0.224)
|
54
|
|
40
|
1600
|
442
|
0.00760(0.206)
|
48
|
|
50
|
2500
|
365
|
0.00598(0.512)
|
46
|
|
60
|
3600
|
301
|
0.00480(0.122)
|
44
|
|
80
|
6400
|
216
|
0.00402(0.102)
|
42
|
|
100
|
10000
|
173
|
0.00310(0.081)
|
40
|
