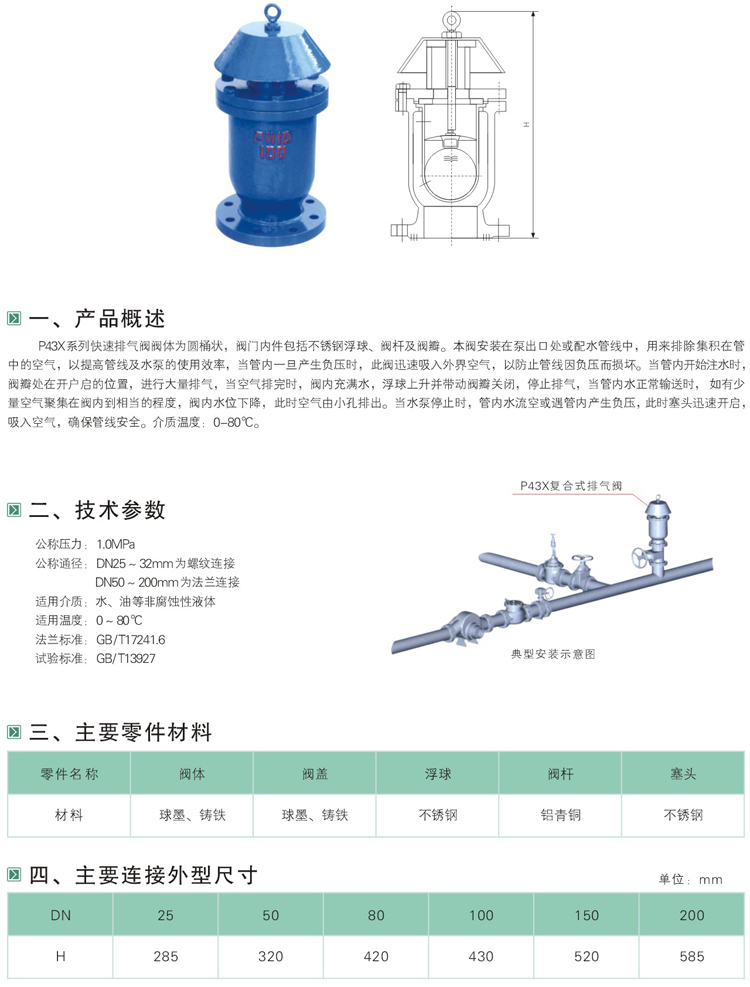

P43X快速排氣閥-KP型
- 品牌：???瑞奇閥門
- 型號：???P43X-KP
-
KP排氣閥介紹:
KP快速排氣閥一般壓力PN10-40/1.0-6.4MPa,150Lb-300Lb/2.0-5.0MPa,口徑為DN25-350mm,適用介質為清水,適用于城建,自來水廠,供暖系統,水利,等管路上,一般都是采用法蘭連接方式，適用于工業介質為水的管路上，作為瑞奇排氣閥排除管道內氣體的設備，以提高輸送水設備的效率和保護管道不致變形破裂，是管道的必備之設備。閥為圓桶狀式閥體，共內部主要有不銹鋼浮球及塞頭。 本閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。 KP排氣閥工作原理: KP快速排氣閥利用了水對浮球的慣性自動開啟/關閉排氣口。說得具體一些就是:利用水對不銹鋼浮球的浮力的向上作用特性原理,當水位在閥內上升,在排氣的同時,浮球受到水的浮力作用,不銹鋼球自動上浮,直到浮止與排氣口的密封面接,水泵給壓到一定壓力時球會自動關閉,當閥內水位降低時,不銹鋼球會隨水位下降而下降,這時就會通過排氣口向管道注入大量空氣,裝在管道上后,當管道在運轉時，浮球停在球碗底部，進行大量排氣，當管內空氣排完，水沖進閥內，經過球碗然后反應浮球，使浮球浮動關閉，管道在正常運轉時，如有少量氣體會集中到閥內到相當程度，閥內水位下降，浮球隨之下降，氣體從小孔排出。如水泵停止，隨時會產生負壓力，浮球隨時下降，進行大量吸氣確保管路安全。 適用范圍 瑞奇KP快速排氣閥應用于獨立采暖系統、集中供熱系統、采暖鍋 爐、中央空調、地板采暖及太陽能采暖,城市給水系統等管道排氣。因?yàn)樗型ǔ６既苡幸欢ǖ目諝?，而且空氣的溶解度隨著溫度的升高而減少，這樣水在循環的過程中氣體逐漸從水中分離出來，并逐漸聚在一起形成大的氣泡甚至氣柱，因?yàn)橛兴难a(bǔ)充，所以經常有氣體產生。為此就延生出排氣閥這一名詞,在日常生活也解決了不少問題。
KP排氣閥零部件材料表:
|
序號
|
零件名稱
|
鑄鐵
|
鑄鋼
|
|
|
|||
|
1
|
閥體
|
鑄鐵
|
WCB
|
|
2
|
閥蓋/上蓋
|
鑄鐵
|
WCB
|
|
3
|
浮球
|
不銹鋼
|
不銹鋼
|
|
4
|
杠桿
|
鋁青銅(或2Cr13)
|
2Cr13
|
|
5
|
塞頭
|
橡膠
|
橡膠
|
|
6
|
螺絲/螺帽
|
35#鋼
|
B7/2H
|
主要外形和連接尺寸
|
公稱通徑DM （mm） |
D
|
D1
|
D2
|
D3
|
H
|
Z-φd
|
|
25
|
115
|
85
|
65
|
140
|
285
|
4-14
|
|
50
|
160
|
125
|
102
|
160
|
340
|
4-14
|
|
80
|
195
|
160
|
135
|
205
|
490
|
4-18
|
|
100
|
215
|
180
|
158
|
240
|
545
|
8-18
|
|
150
|
280
|
240
|
212
|
300
|
615
|
8-23
|
|
200
|
335
|
295
|
268
|
380
|
730
|
8-23
|
