Y型快閉止回閥DYH41X
- 品牌：???瑞奇閥門
- 型號：???DYH41X
-
DYH41X型Y型快閉止回閥由閥體、閥蓋、中心軸、銅套、閥座、閥瓣等主要零件組成，通過控制閥瓣的上下運動來實現閥門的啟閉。開泵時，閥瓣在水底推力下上升，開啟閥門，同時彈簧被簧力的作用下迅速關閉，當水流接近于0時，閥瓣完全關閉。
| 產品名稱： | DYH41X型Y型快閉止回閥 |
產品型號： |
DYH41X型Y型 |
|
適用介質： |
清水、原水（含泥砂）、污水、海水、油品 | 連接形式： | 法蘭 |
| 適用溫度： |
﹣10℃～130℃ |
公稱通徑： | DN50-DN1000 |
|
常用材質： |
鑄鐵、鑄鋼、不銹鋼 |
技術咨詢： |
一、DYH41X型Y型快閉止回閥概述：
DYH41X型Y型快閉止回閥由閥體、閥蓋、中心軸、銅套、閥座、閥瓣等主要零件組成，通過控制閥瓣的上下運動來實現閥門的啟閉。開泵時，閥瓣在水底推力下上升，開啟閥門，同時彈簧被簧力的作用下迅速關閉，當水流接近于0時，閥瓣完全關閉。無水倒流現象，同時因水不能倒流，不產生動能，便防止了水錘的產生。
二、DYH41X型Y型快閉止回閥應用范圍：
|
適用介質 |
清水、原水（含泥砂）、污水、海水、油品等系統。 |
|
工作壓力（MPa） |
1.0、1.6 |
|
使用溫度 |
﹣10℃～130℃ |
|
公稱通徑 |
DN50～DN1000mm |
|
酸堿度 |
強酸、強堿濃溶液除外均可用（PH值在5-10之間） |
三、DYH41X型Y型快閉止回閥特點：
1、Y型快閉式止回閥密封效果良好，保證閥門泄漏量為零泄漏。
2、Y型快閉式止回閥閥體采用Y形流線型結構，結構合理。
3、Y型快閉式止回閥可實現在線維修。
4、鑄件采用先進的鑄造工藝鑄造，應有良好的表面涂漆，涂漆方式采用烤漆，涂漆顏色由買方確定。
四、DYH41X型Y型快閉止回閥主要零部件材料：
|
零件名稱 |
材質 |
|
閥體、閥蓋 |
鑄鐵、鑄鋼、不銹鋼 |
|
閥桿 |
鉻不銹鋼 |
|
閥瓣 |
碳鋼、不銹鋼+橡膠 |
|
O形圈 |
橡膠 |
|
彈簧 |
不銹鋼 |
|
導套 |
黃銅、不銹鋼 |
五、DYH41X型Y型快閉止回閥主要技術參數：
|
閥體結構 |
Y型膜片式 |
|
密封副材料 |
非金屬材料 |
|
安裝要求 |
水平安裝 |
|
連接方式 |
法蘭連接 |
|
連接尺寸執行標準 |
GB/T17241.6 |
注：Y型快閉止回閥主要零部件采用不銹鋼、球鐵。密封圈全部采用進口橡膠原料，根據溫度選用不同材料；且閥門主體內外腔經過環氧樹脂噴涂處理。耐磨損、防腐蝕、不易銹蝕，不會造成污染物生成，無放射性，不會影響和危害環境及破壞生態平衡。

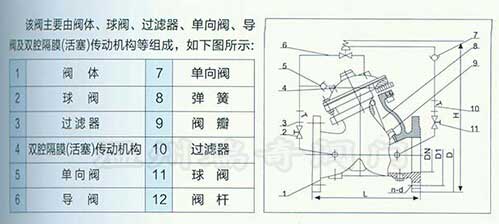

六、DYH41X型Y型快閉止回閥結構及外形尺寸
|
公稱通 |
L |
H |
D |
D1 |
n-d |
||||||
|
徑DN |
|||||||||||
|
（mm） |
1 |
1.6 |
2.5 |
1 |
1.6 |
2.5 |
1 |
1.6 |
2.5 |
||
|
|
Mpa |
Mpa |
Mpa |
Mpa |
Mpa |
Mpa |
Mpa |
Mpa |
Mpa |
||
|
50 |
205 |
293 |
165 |
165 |
165 |
125 |
125 |
125 |
4-18 |
4-18 |
4-18 |
|
65 |
216 |
328 |
185 |
185 |
185 |
145 |
145 |
145 |
4-18 |
4-18 |
8-18 |
|
80 |
250 |
364 |
200 |
200 |
200 |
160 |
160 |
160 |
8-18 |
8-18 |
8-18 |
|
100 |
320 |
418 |
220 |
220 |
235 |
180 |
180 |
190 |
8-18 |
8-18 |
8-22 |
|
125 |
365 |
481 |
250 |
250 |
270 |
210 |
210 |
220 |
8-18 |
8-18 |
8-26 |
|
150 |
415 |
543 |
285 |
285 |
300 |
240 |
240 |
250 |
8-22 |
8-22 |
8-26 |
|
200 |
457 |
673 |
340 |
340 |
360 |
295 |
295 |
310 |
8-22 |
12-22 |
12-26 |
|
250 |
533 |
792 |
385 |
405 |
425 |
350 |
355 |
370 |
12-22 |
12-26 |
12-30 |
|
300 |
610 |
927 |
445 |
460 |
485 |
400 |
410 |
430 |
12-22 |
12-26 |
16-30 |
|
350 |
686 |
957 |
505 |
520 |
555 |
460 |
470 |
490 |
16-22 |
16-26 |
16-33 |
|
400 |
762 |
1188 |
565 |
580 |
620 |
515 |
525 |
550 |
16-26 |
16-30 |
16-36 |
|
450 |
914 |
1218 |
615 |
640 |
670 |
565 |
585 |
600 |
20-26 |
20-30 |
20-36 |
|
500 |
978 |
1256 |
670 |
715 |
730 |
620 |
650 |
660 |
20-26 |
20-30 |
20-36 |
|
600 |
1200 |
1600 |
780 |
840 |
|
725 |
770 |
|
20-20 |
20-36 |
|
|
700 |
1450 |
1750 |
895 |
910 |
|
840 |
840 |
|
24-30 |
24-36 |
|
|
800 |
1560 |
1900 |
1015 |
1025 |
|
950 |
950 |
|
24-30 |
24-39 |
|
|
900 |
1800 |
2100 |
1115 |
1125 |
|
1050 |
1050 |
|
28-33 |
28-39 |
|
|
1000 |
2000 |
2400 |
1230 |
1255 |
|
1160 |
1170 |
|
28-36 |
28-42 |
|

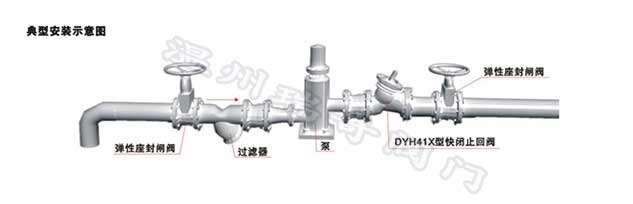

七、DYH41X型Y型快閉止回閥安裝示意圖：
